PLUG & PLAY

KABLING VIA FORDELERPUNKT

Kabling fra abonnentboks, via fordelerpunkt, til panel i teknisk rom. Det benyttes en 2-fiber preterminert hvit abonnentkabel fra abonnentboks til fordelerpunkt. Fra fordelerpunktet til panel i teknisk rom benyttes MPO kabel med 12 eller 24 fiber. Overgangen fra LC/PC til MPO i fordelerpunktet er bygget inn i en BUDI veggboks. Her tas kabler inn via en slisse åpning i bunnen og plugges enkelt og skjult i BUDI veggboksen.

MPO er en flerfiber kontakt hvor man enkelt kobler 12 eller 24 fiber i en kontakt. Ved bruk av 12-fiber MPO kabel kan man koble til opptil 6 abonnentbokser i fordelerpunktet, med 24-fiber MPO kabel opptil 12 abonnentbokser. Overlengde på abonnentkabel må håndteres ved fordelerpunktet i en kveileramme. Mens overlengde på MPO-kabel håndteres i teknisk rom enten med lagringsenheter ifm. panelene eller i en kveileramme. I teknisk rom vil panelet ivareta overgangen fra MPO til LC/PC, slik at man har LC/PC duplex kontakter å kople seg til i front av panelet.

Abonnentboksen med preterminert kabel er av samme type som for løsningen for direkte kabling. Siden det er brukt 2-fiber kabel med kontakter kan Plug&Play løsningen enkelt brukes i både 1-fiber og 2-fiber samband.


Ønsker du mer informasjon eller et tilbud, trykke på knappen under og fyll ut skjemaet.
Vi tar kontakt og setter opp et forslag på en løsning for ditt prosjekt.

VEGGBOKS FTH

Abonnentboks med preterminert kabel leveres på en papptrommel pakket i eske med boksen festet til innertamp. Etter oppmåling av trekkelengder kan man bestille forskjellige lengder på kabel på tromlene. Det må legges inn en overlengde i oppmålingen. Denne overlengden håndteres i teknisk rom enten med lagringsenheter ifm. panelene eller i en kveileramme.

Veggboks FTH, 2 SC/APC, 9/OS2/4500, 5 m

Preterminert veggboks for bruk hos private abonnenter.

CK7246-2SSCA-050-E
Veggboks FTH, 2 SC/APC, 9/OS2/4500, 15 m

Preterminert veggboks for bruk hos private abonnenter.

CK7246-2SSCA-150-E
Veggboks FTH, 2 SC/APC, 9/OS2/4500, 30 m

Preterminert veggboks for bruk hos private abonnenter.

CK7246-2SSCA-300-E
Veggboks FTH, 2 SC/APC, 9/OS2/4500, 50 m

Preterminert veggboks for bruk hos private abonnenter.

CK7246-2SSCA-500-E

VEGGBOKS TIL FORDELERPUNKT

BUDI-1S veggboks klargjort for Plug&Play. Veggboksen DIN Mini til fordelerpunktet kommer ferdig koblet med MPO og monteres på festebraketten i BUDI-1S boksen. Kabler tas inn i slisseinngang i bunnen for enkelt inntak av preterminert kabel.


Veggboks BUDI-1S, Plug&Play

BUDI boks tilpasset Plug & Play løsning

CX0193-PP
Veggboks DIN MINI, 12xLC/PC-1x12 MPOAM OS2, A

Kompakt modulær veggboks med premontert singelmodus MPO til LC/PC fan-out.

FPD66-12SLC-MPOA-A
Veggboks DIN MINI, 24xLC/PC-1x24 MPOAM OS2, A2

Kompakt modulær veggboks med premontert singelmodus MPO til LC fan-out.

FPD66-24SLC-MPOA-A2T

Kveileramme

Kveileramme, universal

Justerbar kveileramme for FOSC-serien skjøtebokser. Nytt design som gir mindre vindfang og synlighet i stolpene.

402771
Monteringsplate, universal kveileramme

Monteringsbrakett for veggbokser til Kveileramme, universal

402771-1


MPO KABEL

MPO er en flerfiber kontakt som brukes til ribbon fiber. Den kan også benyttes mot standard kabel med løs kledning der fibrene settes sammen til et bånd før de termineres. Kontakten kan benyttes for opp til 72 fiber og er spesifisert av IEC. Det er mest vanlig å benytte den for 12 eller 24 fiber.

Klasse I/P er en tørr innendørs kabel med enkel ytterkappe. Kabelen er egnet for kortere strekk i IT-rom, kontorer og datasentre.

Last ned MPO HURTIG-GUIDE her.

Kabel, 12xOS2 I/P MPOAF-MPOAF, 2 m, A

Singelmodus kabel med MPO/APC-hunnkontakter - polaritet A

8-AIRR-0020-A
Kabel, 12xOS2 I/P MPOAF-MPOAF, 5 m, A

Singelmodus kabel med MPO/APC-hunnkontakter - polaritet A

8-AIRR-0050-A
Kabel, 12xOS2 I/P MPOAF-MPOAF, 10 m, A

Singelmodus kabel med MPO/APC-hunnkontakter - polaritet A

8-AIRR-0100-A
Kabel, 12xOS2 I/P MPOAF-MPOAF, 20 m, A

Singelmodus kabel med MPO/APC-hunnkontakter - polaritet A

8-AIRR-0200-A
Kabel, 24xOS2 I/P MPOAF-MPOAF, 2 m, A

Singelmodus kabel med MPO/APC-hunnkontakter - polaritet A, TIA

8-BIRR-0020-AT
Kabel, 24xOS2 I/P MPOAF-MPOAF, 5 m, A

Singelmodus kabel med MPO/APC-hunnkontakter - polaritet A, TIA

8-BIRR-0050-AT
Kabel, 24xOS2 I/P MPOAF-MPOAF, 10 m, A

Singelmodus kabel med MPO/APC-hunnkontakter - polaritet A, TIA

8-BIRR-0100-AT

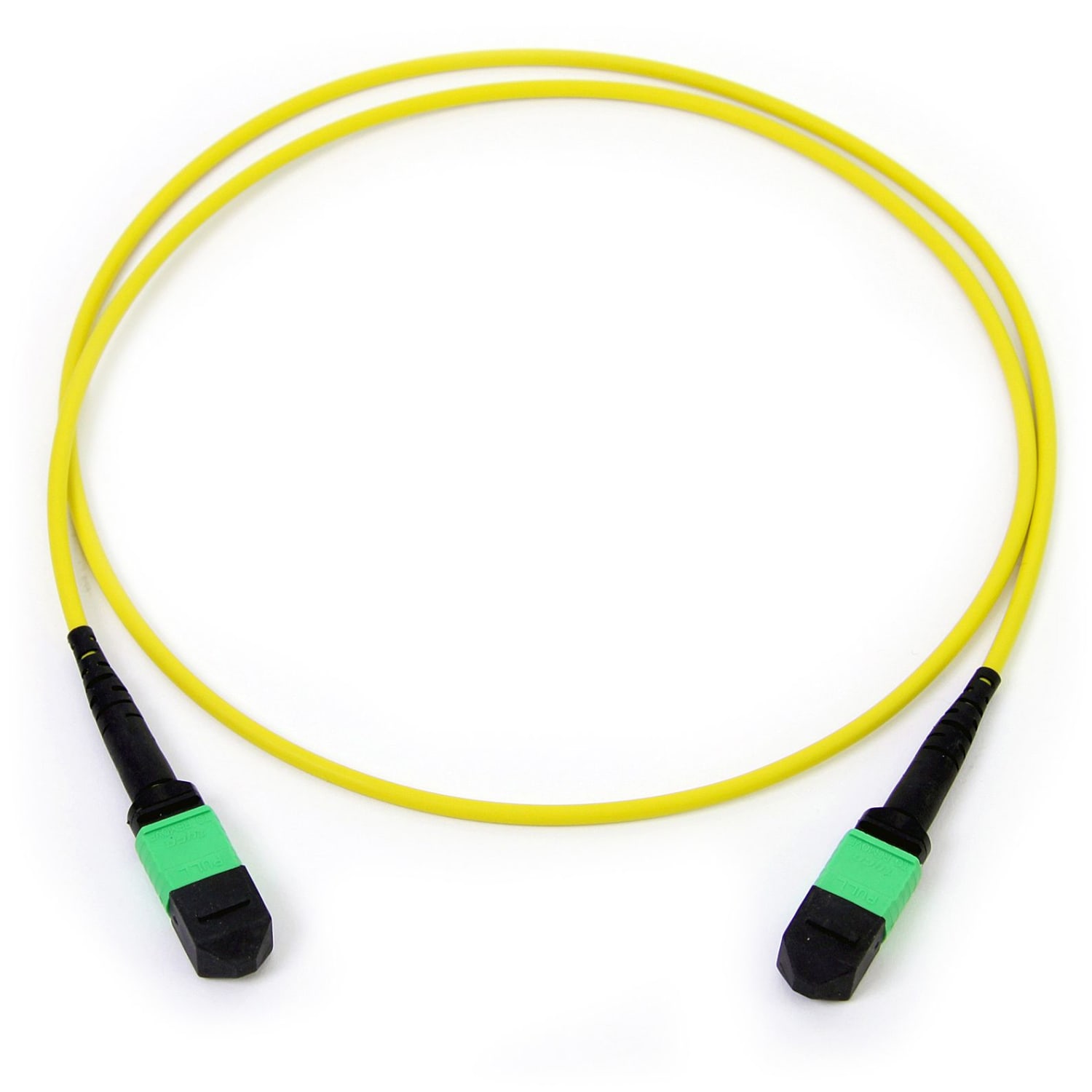

Kabel, 24xOS2 I/P MPOAF-MPOAF, 20 m, A

Singelmodus kabel med MPO/APC-hunnkontakter - polaritet A, TIA

8-BIRR-0200-AT

TEKNISK ROM

Panel og modul

Panel FP65, 12xLC/PC-1x12 MPOAM, OS2, A

FP65-12SLC-MPOA-A
Panel FP65, 24xLC/PC-2x12 MPOAM OS2, A

FP65-24SLC-2MPOA-A
Panel FP65, 48xLC/PC-4x12 MPOAM OS2, A

FP65-48SLC-4MPOA-A

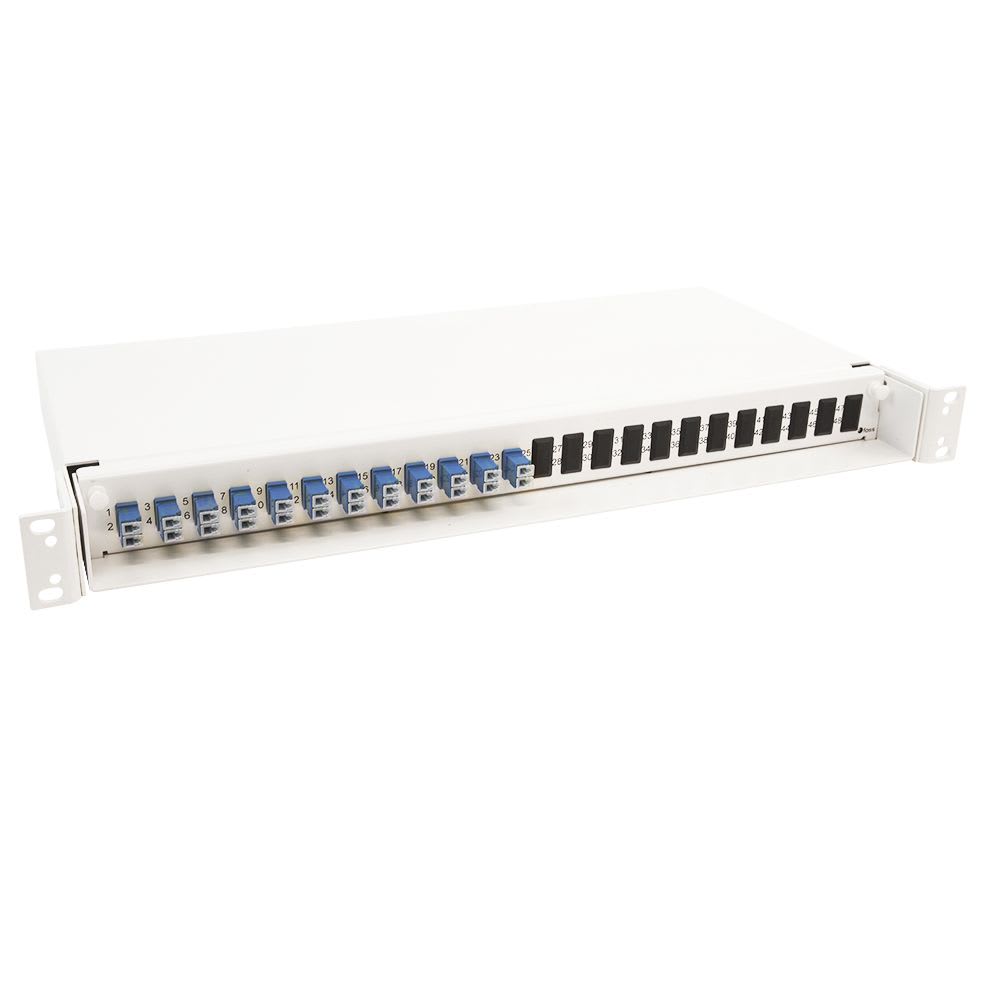

Panel FP65, 24xLC/PC-1x24 MPOAM OS2, A1

FP65-24SLC-MPOA-A1T
Panel FP65, 48xLC/PC-2x24 MPOAM OS2, A1

FP65-48SLC-2MPOA-A1T
Panel FP65, 96xLC/PC-4x24 MPOAM OS2, A1

FP65-96SLC-4MPOA-A1T
Modul, 12xLC/PC-1x12 MPOAM OS2, A

FPM76-12SLC-MPOA-A

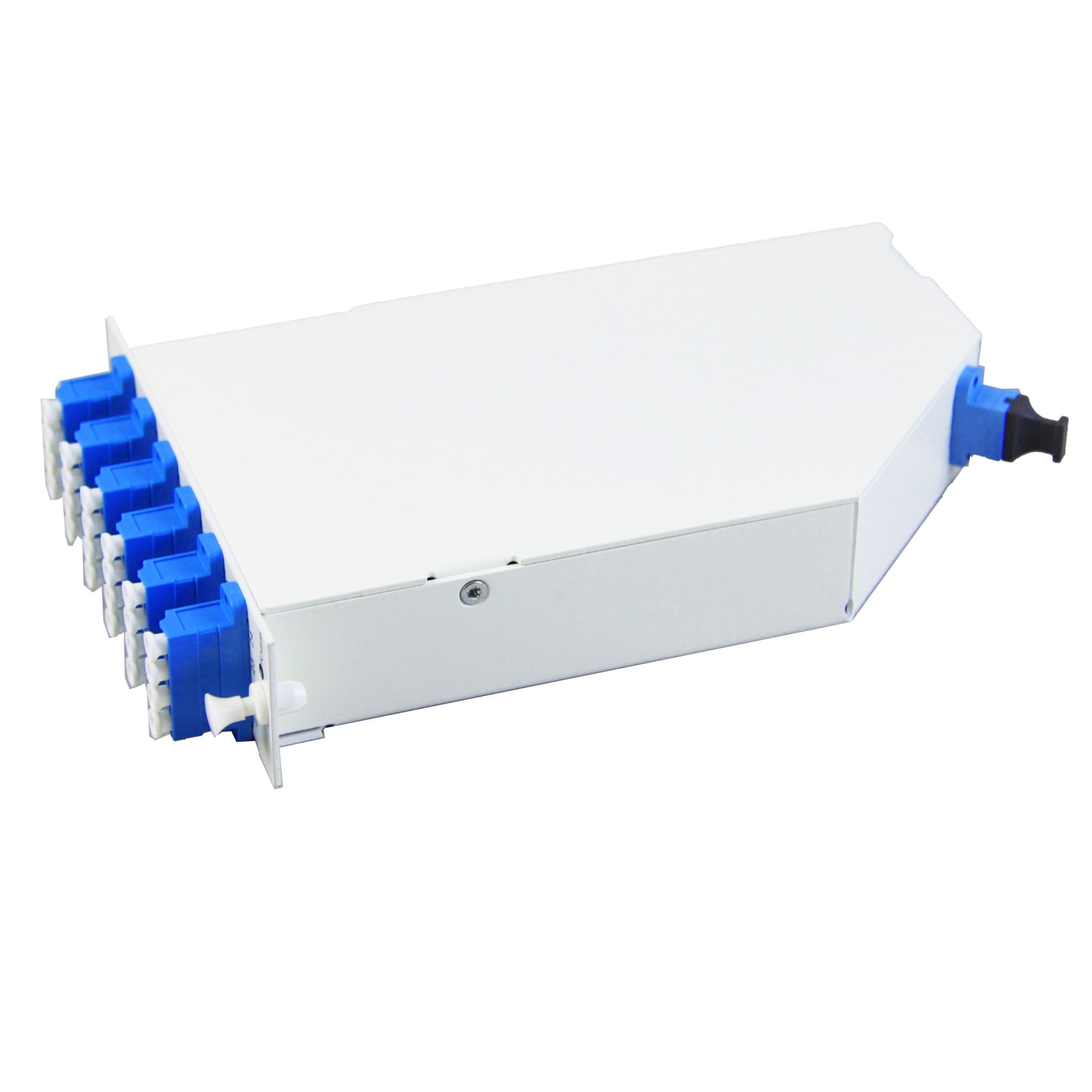

Modul, 24xLC/PC-2x12 MPOAM OS2, A

FPM76-24SLC-2MPOA-A
Modul, 24xLC/PC-1x24 MPOAM OS2, A1

FPM76-24SLC-MPOA-A1T
Panel FPM, 3-slot, 1U

Modulært panel, 1U med 3 kortplasser.

FPM76105

Skap


I mindre bygg hvor behovet for kapasitet er lavere er veggskap et alternativ til rack. Ved bruk av aluminiumsprofiler får du en unik fleksibilitet. Festeprofilene kan dybdejusteres og tilpasses det enkelte behov. I skapet kan du bruke tilleggsutstyr som føringsringer, radiebegrensere, kabelføringer, strømuttak, hyller etc.

Løsning for overlengde kabel

Hyller og lagringsenheter, for overlengde av kabler, monteres i skap under panel.

Hylle, 19", D300 mm, 1.5U

Hylle for routere og annet nettverksutstyr

MP452
Hylle, uttrekkbar, 19", D300 mm, 1U

Uttrekkbar hylle for 19'' rack

MP530
Lagringsenhet, 0.5U

FP70310
Lagringsenhet, 0.5U, svart

FP70310S

VERKTØY FOR MONTERING

One-Click rensepinne benyttes for profesjonell rensing av optiske kontakte og panelkontakter. Mer enn 500 automatisk rensinger (One-Click). Effektiv rensing av optiske kontakter kan hindre høye tap og refleksjoner. For Plug&Play er dette fiberverktøyet du trenger. Eventuelt kan du også bruke mikroskop for å sjekke endeflatene på kontaktene.

Rensepinne, OneClick, SC, FC, ST, E2000

Profesjonell rensing av optiske kontakter.

OCC-A
Rensepinne, OneClick, LC, MU

Profesjonell rensing av optiske kontakter.

OCC-B
Rensepinne, OneClick, MPO/MTP

Profesjonell rensing av optiske kontakter.

MPO-CLK-D
Mikroskop, digitalt, P5000i

Digitalt mikroskop for inspeksjon av kontakter

FBP-SD101
