Rensing av fiberkontakter
En uren kontakt er ofte årsaken til høy demping eller refleksjoner og dermed ustabile forbindelser. En høy prosentandel av feil i fiberinstallasjoner er urene kontakter. Det skal potensielt svært lite forurensning til, før overføringen av lys kan påvirkes.
Det er lett å anta at en ny fibersnor er ren når beskyttelseshetten tas av. Det er ikke nødvendigvis tilfelle. En kontakt kan bli forurenset under produksjon, pakking, transport eller håndtering. Selve beskyttelseshetten kan også inneholde støv eller rester fra produksjonsprosessen. Derfor anbefales det at også nye og fabrikkterminerte kontakter kontrolleres og eventuelt renses før de kobles til. Det samme gjelder kontakter som tidligere har vært i bruk. En kontakt som kobles fra et panel eller aktivt utstyr bør ikke automatisk betraktes som ren når den skal kobles inn igjen.
Kontroll og riktig rensing av fiberkontakter bør være en naturlig del av arbeidet før kontaktene kobles sammen.
Foss anbefaler:
- Inspeksjon med mikroskop
- Tørrens ved behov
- Inspeksjon med mikroskop
- Våtrens ved behov
- Inspeksjon med mikroskop
- Koble til
Inspeksjon med mikroskop

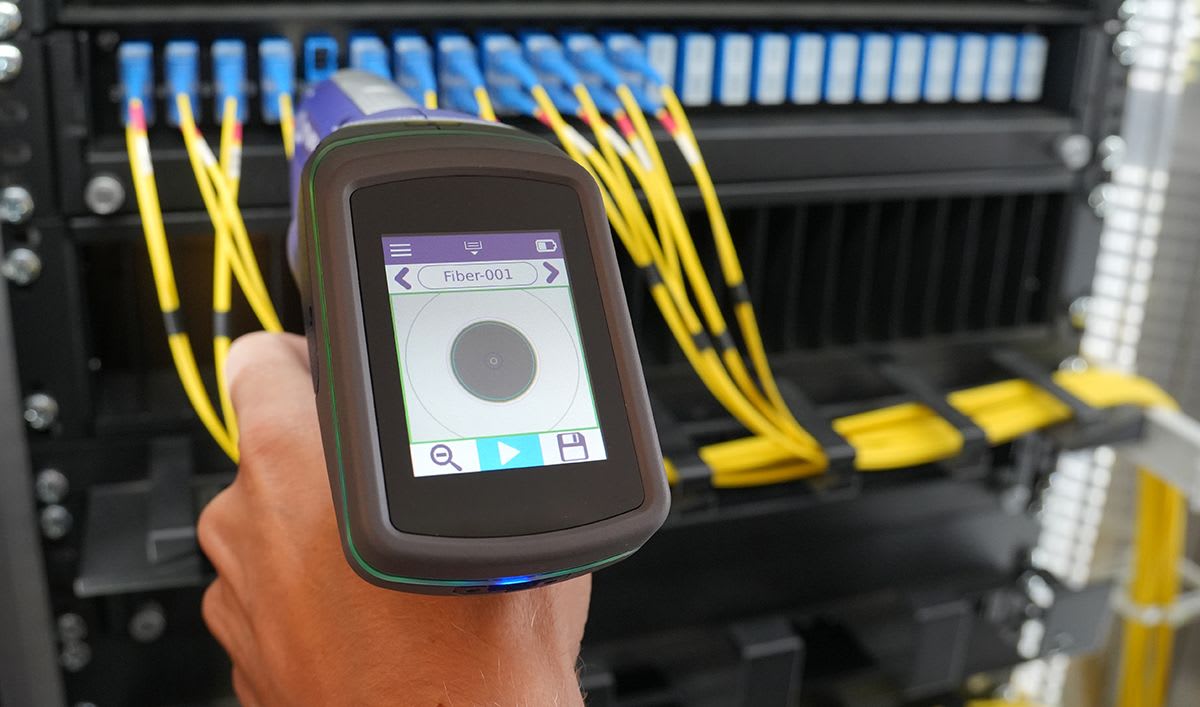

En god arbeidsmetode i fiberbransjen er å bruke fibermikroskop til å inspisere kontaktene før du kobler til. Prinsippet er enkelt: Kontroller kontaktflaten før tilkobling. Er den uren, renses den og kontrolleres på nytt. Først når begge kontaktflatene er rene, kobles de sammen.
Et inspeksjonsmikroskop gjør det mulig å kontrollere kontaktflaten og oppdage forurensning som ikke kan sees med det blotte øyet. Ved automatisert inspeksjon vil kontaktflaten vurderes etter kriteriene i IEC 61300-3-35, den internasjonale standarden for visuell inspeksjon av fiberoptiske kontaktflater. Dersom inspeksjonen viser at kontaktflaten allerede er ren, er det ingen grunn til å rense den.
En god rutine er derfor:
Vil du vite mer om inspeksjon av fiberkontakter?
Vår leverandør VIAVI har laget en grundig innføring i fiberinspeksjon. Hvorfor det er viktig og hvilke metoder som brukes for å sikre rene og pålitelige forbindelser.
Les VIAVIs artikkel: What is Fiber Inspection?
En uren kontakt kan forurense den rene
En viktig grunn til å kontrollere kontaktene før de kobles sammen, er at forurensning kan overføres fra den ene kontaktflaten til den andre.
Setter du en uren kontakt inn i en ren adapter eller transceiver, kan urenheter smitte over. Forurensningen kan dermed overføres til den andre kontaktflaten, slik at begge sider må rengjøres. Når to fiberkontakter kobles sammen, er det en fysisk kontakt mellom disse (PC-physical contact). Siden den fysiske kontakten skjer på en så liten overfalte og ferullene er fjærbelastet vil urenheter mellom overflatene presses sammen med høy kraft. Dette kan i verste tilfelle lage riper eller permanente skader på overflaten til ferullen. Da hjelper det nødvendigvis ikke å rense kontakten etterpå.
Husk å kontrollere at begge sider er rene.

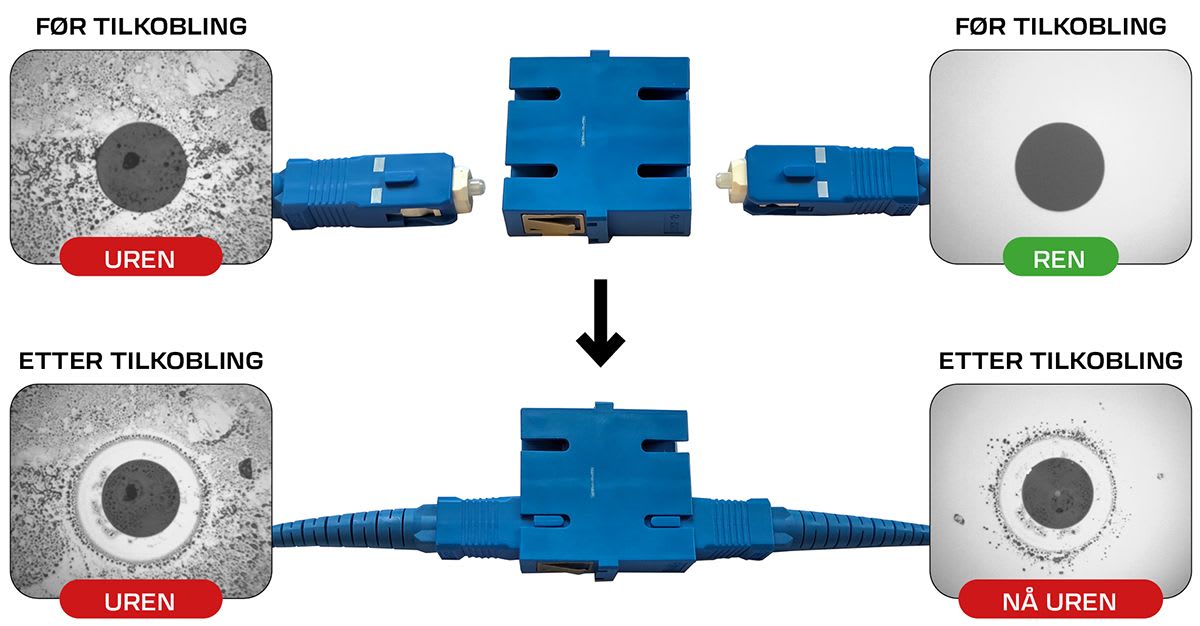

Her er et eksempel med fingerfett på den ene kontakten før tilkobling. Etter tilkobling og ny inspeksjon vises tydelig hvor det har vært fysisk kontakt og dermed smitter urenheter over.
Riktig rensemetode er viktig
Det finnes forskjellige renseverktøy avhengig av kontakt- eller adaptertype. For vanlige LC- og SC-kontakter er klikk rensepenner en rask og praktisk løsning ute i felt. Spesialverktøy kan være nødvendig for blant annet MPO og andre multifiberkontakter. Med klikk rensepenner kan man rense både kontakter direkte, og kontakter i adaptere. Rensekassetter er å foretrekke direkte på kontakter, da disse renser en større del av overflaten sammenliknet med klikk rensepennen.
Det er viktig å bruke produkter som er beregnet for fiberoptikk. Vanlig papir, kluter eller tilfeldige rensemidler kan etterlate lo, partikler eller ny forurensning på kontaktflaten.
Tørrensing
Tørrensing er førstevalget ved rengjøring av fiberoptiske kontakter. En klikk rensepenn, rensekassett eller annet egnet tørrenseverktøy fjerner vanlig støv og løse partikler raskt, uten å etterlate væske på kontaktflaten. Metoden er enkel å bruke i felt og er tilstrekkelig i de fleste tilfeller der forurensningen består av støv eller andre tørre partikler. På nye snorer skal det kun være behov for tørrensing.

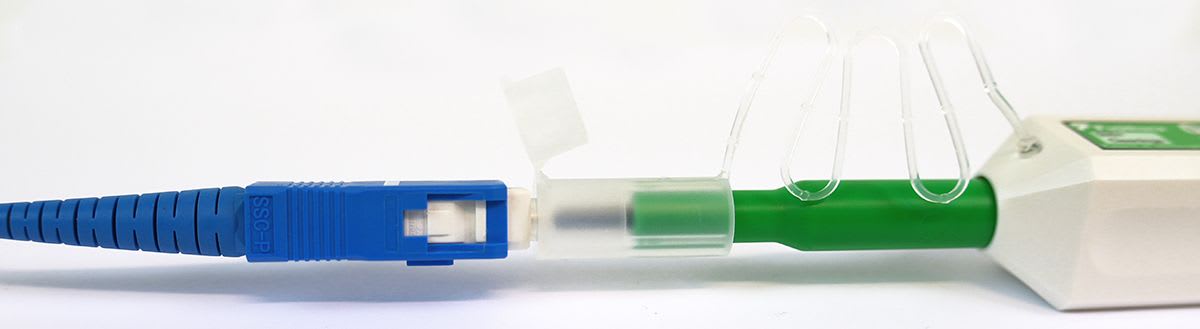

Klikk rensepenner brukes til å rense endeflaten på fiberkontakter. Ved rensing av endeflaten kan man IKKE bruke manuelle rensepinner. Disse vil ta med seg urenheter fra styrehylsen i adapteret inn på endeflaten og gni disse rundt. Manuelle rensepinner er ment for rens av styrehylsen i adapteret, og denne rensen gjøres uten kontakt koblet til, som vist under.
Våtrensing
Våtrensing brukes når tørrensing alene ikke fjerner forurensningen. Det kan for eksempel være olje, fett eller annet fastsittende smuss på kontaktflaten. Da benyttes en liten mengde rensevæske beregnet for fiberoptikk sammen med et lofritt rensemateriale. Væsken bidrar til å løse opp forurensningen slik at den kan fjernes fra kontaktflaten.
Ved våtrensing er det viktig at kontaktflaten ikke etterlates våt, da vil man få tørkeskjolder på overflaten. Derfor etterfølges alltid en våtrens av en tørrens. Med en rensekassett kan dette løses med å fukte båndet med rensevæske, for så å rense kontakten på det våte båndet. Deretter trekker man frem et nytt tørt område på rensekassetten og renser kontakten på nytt.
Det vil være vanskelig å gjøre en våtrens av en kontakt i en adapter, i tilfeller hvor det er nødvendig må man ta kontakten ut av adapteret.
Riktig verktøy gjør jobben enklere

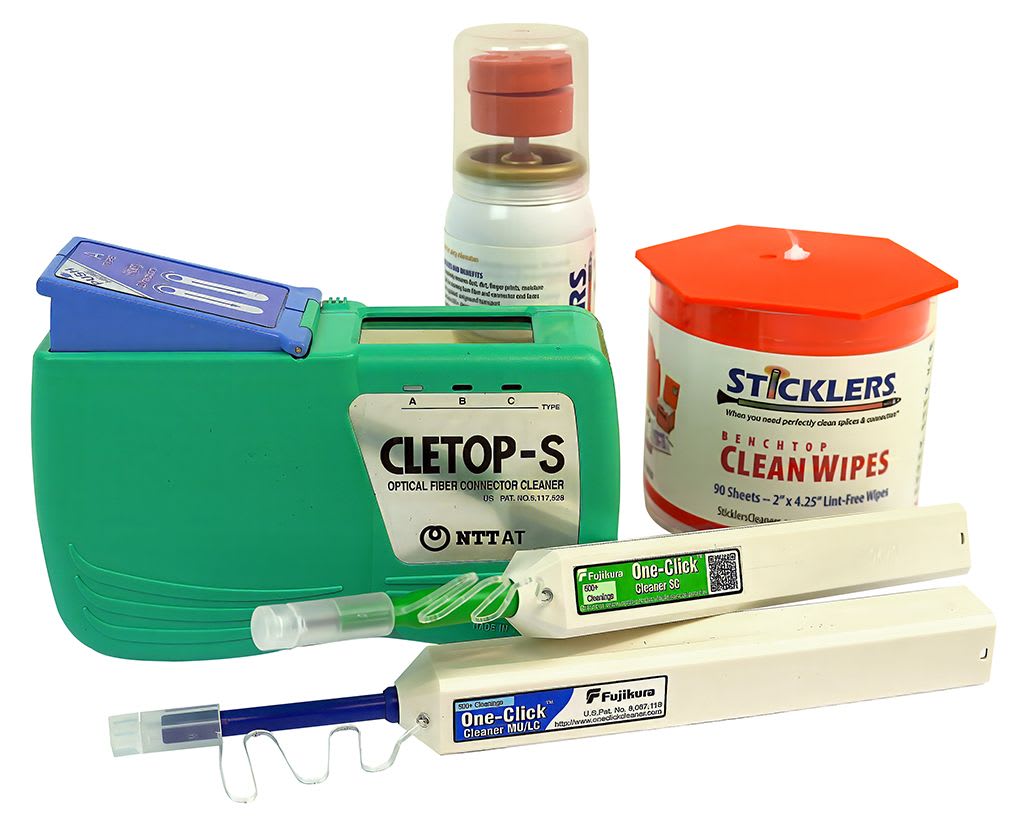

Foss tilbyr et bredt utvalg av renseprodukter og verktøy for fiberoptiske kontakter, både for montasje og vedlikehold ute i felt. Sortimentet omfatter løsninger for forskjellige kontakttyper og bruksområder, slik at montøren kan ha riktig renseutstyr tilgjengelig når forbindelsen skal etableres.
En god renserutine krever lite tid og enkelt utstyr, men kan ha stor betydning for kvaliteten på den ferdige installasjonen.
Se vårt utvalg av renseprodukter for fiberoptikk og finn riktig verktøy for din installasjon.
