NÅR NETTVERKET MÅ LENGER ENN 100 METER:
FiberREACH™ & GigaREACH™ XL

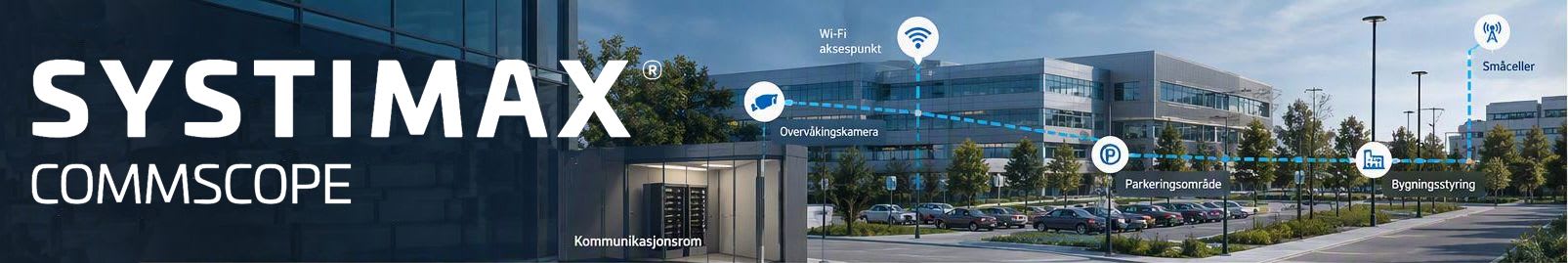

Moderne bygg og områder får stadig flere nettverkstilkoblede enheter. Kameraer, Wi-Fi-aksesspunkter, adgangskontroll, sensorer, digitale informasjonsskjermer og andre IoT- og OT-enheter skal ikke bare kobles til nettverket, men ofte også forsynes med strøm via samme infrastruktur.

Utfordringen oppstår når enheten befinner seg mer enn 100 meter fra nærmeste kommunikasjonsrom. For tradisjonell kategori 6- og 6A-kabling er 100 meter den maksimale støttede kanallengden. Begrensningen henger blant annet sammen med de elektriske egenskapene til kobberkabelen og økende innskuddstap over lengre avstander.

En viktig fordel med løsninger som GigaREACH XL og FiberREACH er muligheten til å føre både signal og strøm fra samme fordeling. Strømforsyningen kan også sikres via UPS. Det betyr at kritisk nettverksutstyr som kameraer, portstyring og annen viktig infrastruktur kan holdes i drift selv om hele eller deler av bygget mister ordinær strømforsyning.

Selv om kabelen i slike løsninger kan ha en høyere kostnad enn standard Cat 6-kabel, må dette vurderes opp mot den totale installasjonskostnaden. Muligheten til å unngå flere underfordelinger eller separat 230 V-fremføring til brukerutstyret kan gi betydelige besparelser i den samlede infrastrukturen.

For å møte denne utfordringen har CommScope utviklet to ulike løsninger innen SYSTIMAX-porteføljen: GigaREACH™ XL og FiberREACH™. Begge er utviklet for nettverk der enheter er plassert langt fra nærmeste kommunikasjonsrom, men de benytter forskjellige teknologier og passer til ulike avstander og behov.

Hvorfor er 100 meter en utfordring?

Tradisjonelt finnes det flere måter å håndtere en nettverksenhet som ligger utenfor 100-metersgrensen. Man kan etablere et nytt kommunikasjonsrom, bruke PoE-forlengere, gå over til fiber eller benytte andre løsninger for utvidet rekkevidde.

Alle alternativene innebærer imidlertid ulike kompromisser når det gjelder infrastruktur, strømforsyning, utstyr og kompleksitet. CommScope utviklet derfor GigaREACH XL og FiberREACH for å kunne bygge nettverk over lengre avstander uten nødvendigvis å etablere flere tradisjonelle kommunikasjonsrom.

To teknologier for ulike behov

GigaREACH XL bygger videre på kobberbasert strukturert kabling og kan være aktuelt når avstanden moderat overstiger 100 meter.

FiberREACH kombinerer fiber og strømledere i én hybridkabel og er utviklet for betydelig lengre avstander.

GigaREACH™ XL:
Kobber og PoE over lengre avstander

GigaREACH XL er en kategori 6 UTP-løsning utviklet for å levere både Ethernet og opptil 90 W PoE over avstander utover den tradisjonelle 100-metersgrensen.

CommScope spesifiserer følgende garanterte kombinasjoner:

• 1 Gbit/s + 90 W PoE opptil 150 meter
• 100 Mbit/s + 90 W PoE opptil 200 meter
• 10 Mbit/s + 90 W PoE opptil 250 meter

Dette gjør løsningen interessant i installasjoner hvor utstyret ligger akkurat så langt unna at en tradisjonell 100-meters kobberforbindelse ikke er tilstrekkelig, men hvor fiber nødvendigvis ikke er den mest hensiktsmessige løsningen.

Hvordan oppnås den økte rekkevidden?

En sentral del av GigaREACH XL er CommScopes egen teknologi for oppbygning og tvinning av lederne. Kabelen benytter 21 AWG-ledere samtidig som den beholder omtrent samme fysiske størrelse som standard 23 AWG-kabel. Ifølge CommScope har lederen en DC-motstand på 4,69 ohm/100 m, omtrent halvparten av standard Cat 6-kabel.

Lavere motstand reduserer effekttapet mellom strømkilden og enheten. Samtidig opprettholder konstruksjonen 100 ohms impedans.

Resultatet er at både data og høy PoE-effekt kan transporteres over betydelig lengre avstander enn med konvensjonell strukturert kobberkabling.

Aktuelle bruksområder

GigaREACH XL kan være spesielt relevant når nettverksenheter er plassert mellom cirka 100 og 250 meter fra kommunikasjonsrommet og det er ønskelig å beholde en kobberbasert Ethernet/PoE-infrastruktur.

Typiske anvendelser for denne typen utvidet edge-infrastruktur kan være overvåkingskameraer, trådløse aksesspunkter, bygningssystemer og andre nettverkstilkoblede enheter.

CommScope peker generelt på blant annet HD-kameraer, Wi-Fi-aksesspunkter, bygningsstyringssystemer og andre edge-enheter som eksempler på behovet for utvidet rekkevidde.

En praktisk fordel med GigaREACH XL er at kabelen termineres med ordinære kontakter, uten ekstra krav til elektronikken som kobles til i hver ende. Det gjør det mulig å oppnå større rekkevidde samtidig som man i stor grad kan beholde en tradisjonell kobberbasert nettverksarkitektur.

Foss lagerfører GigaREACH XL-kabel i både hvit variant for innendørs bruk og sort variant for utendørs bruk, begge på 915 meters tromler.

FiberREACH™:
Når avstandene blir betydelig større

Når 150, 200 eller 250 meter ikke er nok, er FiberREACH basert på et annet prinsipp.

FiberREACH bruker en hybridkabel som kombinerer optisk fiber og lavspennings kobberledere i samme kabel. Fiberen transporterer data, mens kobberlederne brukes til strømforsyning. Kabelen kan leveres med singlemode- eller multimodefiber.

FiberREACH-plattformen består i hovedsak av tre elementer:

1. Sentral strømforsyning/UPS i kommunikasjonsrommet. Ett panel kan ifølge CommScope støtte opptil 32 enheter samtidig.

2. Hybrid fiber-/strømkabel som fører optisk kommunikasjon og lavspennings strøm frem mot enheten.

3. PoE-extender nær endepunktet, hvor hybridkabelen termineres og en vanlig Category 6A patchkabel kobler videre til nettverksenheten.

På denne måten kan en standard Ethernet/PoE-enhet kobles til selv om avstanden tilbake til kommunikasjonsrommet er langt større enn det tradisjonell kobberkabling tillater.

Fra 350 meter til flere kilometer

Det som virkelig skiller FiberREACH fra tradisjonelle PoE-løsninger er rekkevidden.

Med 12 AWG-ledere oppgir CommScope følgende kombinasjoner:

• 90 W opptil 350 meter
• 60 W opptil 880 meter
• 30 W opptil 1 800 meter
• 15 W opptil 3 000 meter
• 7 W opptil 4 600 meter

Dermed kan samme grunnleggende infrastruktur brukes både til relativt strømkrevende utstyr på noen hundre meters avstand og til enheter med lavere effektbehov flere kilometer unna.

CommScopes PoE-extender for FiberREACH integrerer spenningsregulering, Ethernet og fiberskjøtebrett i én kapsling utviklet for hybridkabelen.

Aktuelt for store bygg og områder

FiberREACH er særlig utviklet med større enterprise- og campusmiljøer i tankene. CommScope trekker blant annet frem store industrianlegg, flyplasser og jernbanestasjoner, kontorparker, parkeringsområder, forretnings- og helsekomplekser, stadioner, skolecampuser og offentlige arenaer.

I slike miljøer kan avstanden mellom kommunikasjonsrommet og en nettverkstilkoblet enhet bli betydelig, samtidig som både data og strøm må frem til utstyret.

GigaREACH XL eller FiberREACH?

De to løsningene konkurrerer ikke nødvendigvis med hverandre. De dekker forskjellige deler av samme utfordring.

Tallene er CommScopes spesifiserte ytelsesverdier og avhenger av den aktuelle datahastigheten og/eller effekten.

En enkel måte å se forskjellen på er derfor:

GigaREACH XL utvider hvor langt den tradisjonelle kobberbaserte infrastrukturen kan nå.

FiberREACH tar over når avstandene blir så store at en fiberbasert hybridløsning er mer aktuell.

En enklere vei til nettverkets ytterkant

Behovet for nettverk stopper ikke ved 100 meter. Flere kameraer, sensorer, aksesspunkter og andre IT- og OT-enheter flyttes lenger ut mot kanten av nettverket, samtidig som de trenger stabil dataforbindelse og strøm.

GigaREACH XL og FiberREACH gir to forskjellige måter å møte denne utfordringen på. GigaREACH XL gjør det mulig å videreføre en kjent kobber- og PoE-arkitektur over lengre avstander, mens FiberREACH kombinerer fiberkommunikasjon og strømforsyning for installasjoner der avstandene kan være langt større.

For installatører, rådgivere og nettverkseiere betyr dette større fleksibilitet når infrastrukturen skal planlegges, spesielt i store bygg, campuser, industriområder og andre installasjoner hvor det ikke alltid er praktisk å plassere et kommunikasjonsrom innenfor 100 meter fra hver nettverksenhet.
