Hvorfor ferrulegeometri er viktig i fiberoptiske kontakter
En veiledning til ytelsen til PC- og APC-kontakter, kvaliteten på poleringen og den optiske driftssikkerheten.
Fiberoptiske kontakter er blant de mest kritiske komponentene i et optisk nettverk. Kontakttyper som SC, LC, FC og E2000 er godt kjent, men ytelsen til en fiberforbindelse avhenger av langt mer enn selve kontaktens utforming.
En viktig faktor er ferrulens geometri. Ferrulens endeflate avgjør hvor nøyaktig to optiske fibre møtes når kontaktene kobles sammen. Riktig ferrulegeometri bidrar til å redusere innskuddstap, begrense tilbakestråling og sikre langsiktig driftssikkerhet i den optiske forbindelsen.
Hva er en ferrule?
Ferrulen er den presisjonsproduserte keramiske delen som sitter foran på en fiberoptisk kontakt. Hovedoppgaven er å holde og posisjonere den optiske fiberen nøyaktig når to kontakter kobles sammen gjennom en adapter.
Selve den optiske fiberen er laget av glass, vanligvis silikaglass. Ferrulen som omslutter og posisjonerer fiberen, er normalt laget av presisjonsprodusert zirkoniakeramikk.
De fleste moderne fiberoptiske kontakter bruker ferruler av zirkoniakeramikk med en diameter på enten 2,5 mm eller 1,25 mm, avhengig av kontakttypen.
Ferrulen produseres med svært små toleranser, men den avsluttende poleringsprosessen er avgjørende for å oppnå den nødvendige optiske ytelsen.
Selv små variasjoner i poleringskvaliteten eller ferrulegeometrien kan påvirke hvordan fibrenes endeflater kommer i kontakt med hverandre. Dette kan føre til høyere innskuddstap, økt tilbakestråling eller redusert mekanisk holdbarhet over tid.
Hvorfor er ferrulegeometrien viktig?
Når to fiberkontakter kobles sammen, er målet å skape stabil fysisk kontakt mellom fibrenes endeflater. Kontakten må være presis, repeterbar og mekanisk stabil.
Selv mikroskopiske ujevnheter kan påvirke den optiske ytelsen. En dårlig polert ferrule, feil fiberhøyde eller for stor forskyvning av toppunktet kan skape luftgap, ujevnt kontakttrykk eller feiljustering mellom fibrene.
Tre geometriske parametere er spesielt viktige for kontaktene.
Krumningsradius
Ferrulens endeflate poleres ikke helt flat. Den poleres i stedet med en kontrollert, sfærisk krumning.
Denne krumningen bidrar til at endeflatene på de to fibrene møtes riktig når kontaktene kobles sammen. Riktig krumningsradius gir stabil fysisk kontakt og reduserer risikoen for luftgap som kan føre til refleksjoner og signaltap.
Dersom krumningsradiusen ligger utenfor de angitte toleransene, kan kontakten få ustabil kontakt, høyere innskuddstap eller redusert driftssikkerhet over tid.
Toppunktforskyvning
Toppunktet er det høyeste punktet på ferrulens polerte endeflate. Toppunktforskyvningen beskriver avstanden mellom dette punktet og ferrulens eller fiberens senterakse.
Ideelt sett skal toppunktet være godt sentrert. Det sikrer at kontaktkraften mellom to sammenkoblede kontakter fordeles riktig rundt fiberens endeflate.
Dersom toppunktforskyvningen er for stor, kan det fysiske kontaktpunktet flyttes bort fra midten av fiberen. Dette kan redusere kontaktstabiliteten og øke risikoen for luftgap, tilbakestråling, innskuddstap og mekanisk slitasje over tid.
Fiberhøyde – fremspring eller underskjæring
Fiberhøyden beskriver plasseringen av fiberens endeflate i forhold til overflaten rundt på ferrulen.
Dersom fiberen stikker for langt ut fra ferrulen, kan den bli utsatt for for stor mekanisk belastning når kontaktene kobles sammen. Dette øker risikoen for fiberskader eller slitasje på endeflaten.
Dersom fiberen ligger for langt nedsenket i ferrulen, kan kontakten få problemer med å oppnå riktig fysisk kontakt. Dette kan føre til høyere innskuddstap og økt tilbakestråling.
Riktig fiberhøyde er derfor avgjørende for både optisk ytelse og langsiktig holdbarhet.
PC- og APC-polering
Fiberoptiske kontakter poleres vanligvis med enten PC- eller APC-teknologi.
PC – Physical Contact
PC står for Physical Contact. En PC-polert kontakt har en rett, lett buet endeflate som er konstruert for å skape direkte fysisk kontakt mellom fibrenes endeflater. Dette reduserer tilbakestrålingen sammenlignet med en flat eller dårlig polert overflate.
PC-kontakter brukes mye i optiske nettverk der det er behov for lavt innskuddstap og stabil ytelse. Avhengig av produktspesifikasjon og bruksområde krever internasjonale standarder at PC-kontakter oppnår en refleksjonsdemping på minst 35 dB. De fleste kontakter i dag, inkludert kontaktene fra Foss, oppnår imidlertid 45 dB eller bedre.
APC – Angled Physical Contact
APC står for Angled Physical Contact. En APC-kontakt har en vinklet endeflate, vanligvis på 8 grader.
Vinkelen leder reflektert lys bort fra fiberkjernen og inn i fiberkledningen. Dette reduserer tilbakestrålingen betydelig.
APC-kontakter brukes ofte i systemer der refleksjoner må holdes på et svært lavt nivå, blant annet i PON-, FTTH- og langdistansenett samt andre refleksjonsfølsomme optiske systemer.
APC-kontakter oppnår vanligvis en refleksjonsdemping på 60 dB eller bedre. De er derfor godt egnet for krevende optiske bruksområder.
PC- og APC-kontakter må ikke kobles sammen. Selv om kontakthusene kan se ut til å være mekanisk kompatible, hindrer de forskjellige endeflategeometriene riktig fysisk kontakt.
Sammenkobling av PC- og APC-kontakter kan føre til høyt innskuddstap, økte refleksjoner og permanente skader på kontaktenes endeflater.
Flere geometriparametere for APC-kontakter
For APC-kontakter handler ferrulegeometrien ikke bare om krumningsradius, toppunktforskyvning og fiberhøyde. To andre parametere er også spesielt viktige: endeflatevinkel og nøkkelfeil.
Endeflatevinkel
APC-endeflaten poleres med en kontrollert vinkel, vanligvis 8 grader. Det er denne vinkelen som leder reflektert lys bort fra fiberkjernen.
Dersom vinkelen ikke er riktig kontrollert, kan kontakten få dårligere refleksjonsegenskaper enn forventet. Nøyaktig kontroll av vinkelen er derfor avgjørende for kvaliteten på APC-kontakten.
Nøkkelfeil
Nøkkelfeil beskriver rotasjonsjusteringen mellom den vinklede APC-endeflaten og kontaktens styrenøkkel.
På en APC-kontakt må den vinklede overflaten være riktig orientert når to kontakter kobles sammen. Dersom styrenøklene ikke er riktig justert, kan de vinklede endeflatene treffe hverandre feil.
Dette kan føre til dårlig fysisk kontakt, økt innskuddstap og mer tilbakestråling. Nøkkelfeil er derfor en viktig kvalitetsparameter ved produksjon og inspeksjon av APC-kontakter.

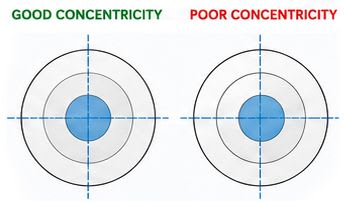

Konsentrisitet – en parameter som ofte blir oversett
I tillegg til geometrien på ferrulens endeflate er konsentrisitet en annen kritisk faktor for kontaktens ytelse.
Konsentrisitet beskriver hvor nøyaktig fiberkjernen er sentrert i ferrulen. Dersom fiberkjernen ikke er riktig sentrert, kan optisk effekt gå tapt i koblingspunktet, selv om endeflategeometrien ellers er innenfor spesifikasjonene.
Dette er spesielt viktig i singelmodusfiber, der kjernen er svært liten og toleransene for justering er stramme.
Det er derfor viktig å bruke ferruler av høy kvalitet, med små toleranser for hulldiameter og konsentrisitet.
Produksjon
Avanserte målesystemer brukes under produksjon og kvalitetskontroll for å kontrollere parameterne som er beskrevet ovenfor.
Målingene bidrar til å sikre jevn ytelse med lave tap, også ved produksjon av store volumer.
Inspeksjon og renhold
Riktig ferrulegeometri er avgjørende, men det er ikke den eneste faktoren som bestemmer kontaktens ytelse. Endeflaten må også være ren og fri for riper, støv, olje og annen forurensning.
Selv en kontakt med svært god geometri kan fungere dårlig dersom endeflaten er forurenset. Smuss eller skader på fiberens endeflate kan øke innskuddstapet, føre til tilbakestråling og i enkelte tilfeller gi permanent skade når kontakten kobles sammen med en annen kontakt.
Inspeksjon og rengjøring bør derfor være en del av alle profesjonelle prosesser for installasjon, produksjon og vedlikehold av fiberoptiske forbindelser.
God geometri gir bedre nettverksytelse
Kvaliteten på en fiberoptisk forbindelse bestemmes av langt mer enn kontakttypen alene. Riktig ferrulegeometri, nøyaktig polering, korrekt fiberhøyde, liten toppunktforskyvning og presis fiberjustering bidrar alle til stabil optisk ytelse.
For PC-kontakter bidrar kontrollert fysisk kontakt til lavt innskuddstap og pålitelig ytelse i vanlige optiske nettverk.
For APC-kontakter gir den vinklede endeflategeometrien svært lav tilbakestråling. Dette er spesielt viktig i refleksjonsfølsomme systemer.
Hos Foss legger vi stor vekt på kontaktkvalitet, kontroll av poleringsprosessen og grundig inspeksjon. Slik sikrer vi at alle ferdigmonterte fiberoptiske løsninger oppfyller de strenge kravene i moderne kommunikasjonsnettverk.
