SKJØTEBOKSER FOR FIBEROPTISKE KABLER FOSC-400 SERIEN VARMKRYMP

Oppgitte kapasiteter er basert på skjøting av 250/900 µm fiber.

KASSETTER TIL FOSC-400

3 ulike kassetter benyttes til de 6 skjøteboksene. 2 har plassering av skjøtehylsene på langsidene, den største har plassering av skjøtehylsene i midten av kassetten.

SLAKKBRETT OG KRYMPEHYLSER

Som tilvalg leveres slakkbrett til de ulike skjøteboksene. Slakkbrettet brukes til å kveile opp fiberrør som ikke er kuttet. Dette er aktuelt ved mid span access hvor man ønsker å kople ut et antall fibre uten å måtte skjøte alle fibre- ne i kabelen. De ulike slakkbrettene er vist i tabellen under. Merkt at slakkbrett 092821-000 vi oppta 2 kassettplasser hvis brukt i skjøteboks 579980-000. Kapasiteten vil da synke fra 576 skjøter til 432. Det kan ikke monteres slakkbrett i skjøteboksene D39810-000 og 243422-000. I 243422-000 kan fiberrør lagres i en bag på siden av kassettene.

20015G-000 Slakkbrett, A4/A8

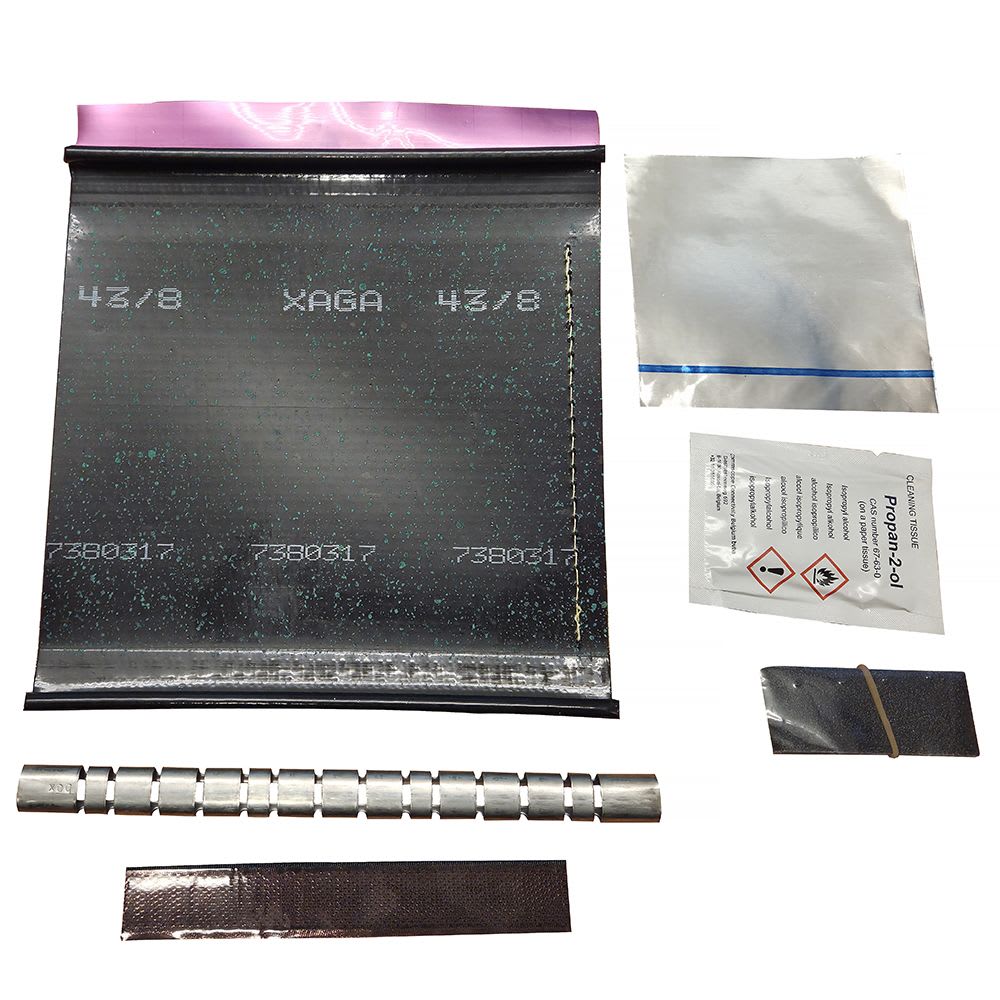

FOSC-400 serien benytter krympehylser til forsegling av alle kabelinngangene. Dette gir en splice and forget situasjon der antall kabler som kan føres inn er gitt og ikke kan økes slik som det er mulig på FOSC-400G serien med kaldfor- seglinger. Den ovale kabelinngangen kan brukes til mid span access hvis man har behov for å kople ut et antall fibre uten å måtte skjøte alle fibrene i kabelen. Som tilvalg til skjøteboksen F59118 leveres et enklere forseglingssett C28481-000. Dette består av 8 smokker med tilhørende strekkavlastere.

KVEILERAMMER TIL FOSC-400

Et utvalg av kveilerammer for montering på vegg eller på stolpe, er tilgjengelig. Disse er tilpasset de ulike skjøteboksene og har en kapasitet på minimum 10 m kabel fra hver side for kabler med diameter opp til 15 mm. Kveilerammene kan monteres på vegg og stolpe, enten direkte eller ved bruk av et mastefeste. Alle kveilerammene er lagd i lakkert aluminium, noe som gir stor styrke og lav vekt. De fleste kveilerammene er justerbare i høyde. Dette forenkler oppkveiling og oppstramming av kabel ved installasjon.

VERKTØY OG TILBEHØR

For å lette installasjonen benyttes en arbeidsjigg som skjøteboksen festes til. Arbeidsjiggen er igjen festet til et stødig underlag. Det kan bli nødvendig å utføre vedlikeholdsarbeider eller reparasjoner, noe som kan kreve reservedeler og verktøy. Aktuelle tilvalg er vist under.
